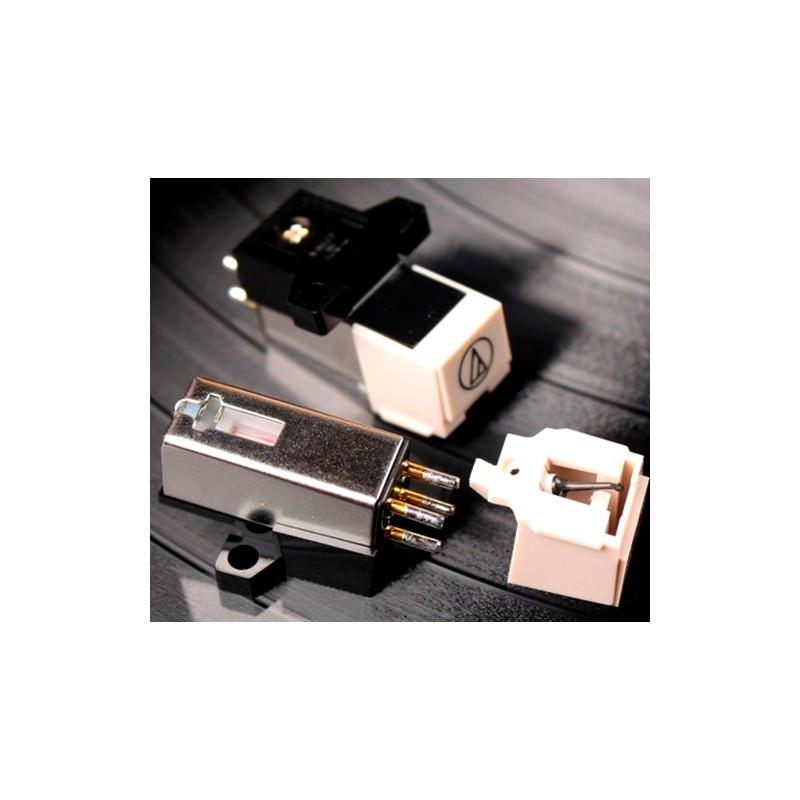

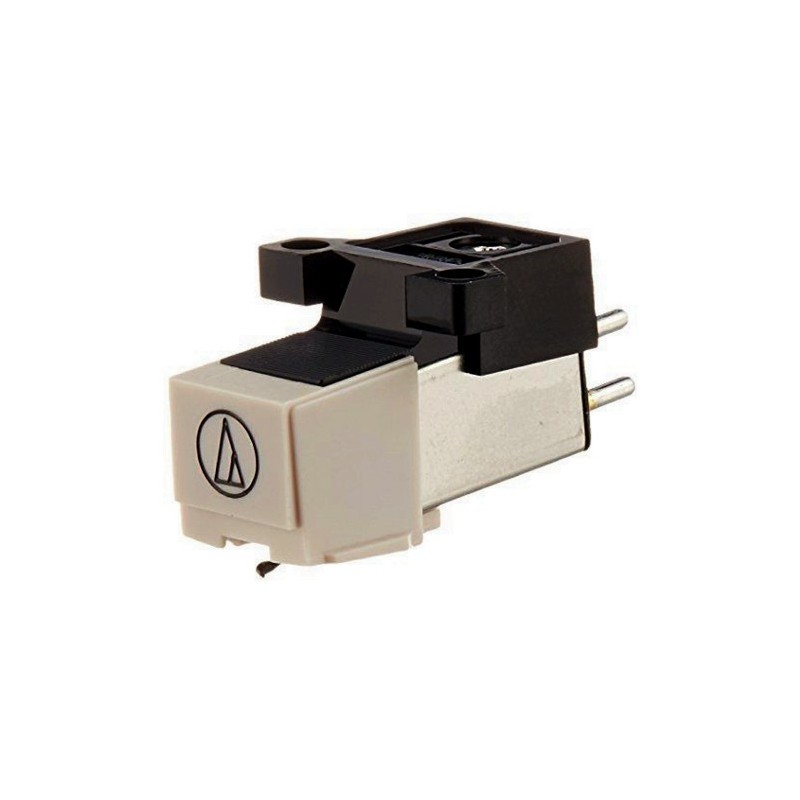

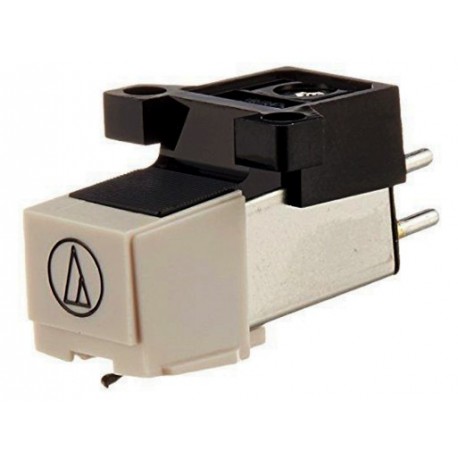

Cellule Audio-Technica AT 3600
AT 3600
Neuf
Cellule Audio Technica AT 3600 avec diamant sphérique
En savoir plus
Cellule Audio Technica AT 3600 avec diamant sphérique
| Caractéristiques techniques de la cellule AT3600. | ||||||||||
| Bande passante | 20 Hz - 20 000 Hz | |||||||||
| Tension de sortie (1 kHz, 5 cm/s) | 3,5 V | |||||||||
| Séparation des canaux (1 kHz ) | > à 20 dB | |||||||||
| Balance ( 1 kHz) | < 2.5 dB | |||||||||
| Pression (pression nominale : 2 g) | 1,5 à 2,5 g | |||||||||
| Impédance bobine ( 1 kHz ) | 2800 ohms | |||||||||
| Résistance bobine (courant continu) | 480 ohms | |||||||||
| Inductance bobine | 480 mH | |||||||||
| Compliance dynamique | 6,5 x 10-6 cm/dyne | |||||||||
| Compliance statique | 20 x 10-6 cm/dyne | |||||||||
| Résistance de charge | 47 kOhms | |||||||||
| Capacité de charge | 100 à 200 pF | |||||||||
| Diamant elliptique | 0,4 x 0,7 mm | |||||||||
| Diamant sphérique | 0,6 mm | |||||||||
| Angle d'attaque vertical | 24° | |||||||||
| Poids | 5 g | |||||||||
| Dimensions | Longueur 31 mm largeur 16,3 mm H17 mm |
|||||||||

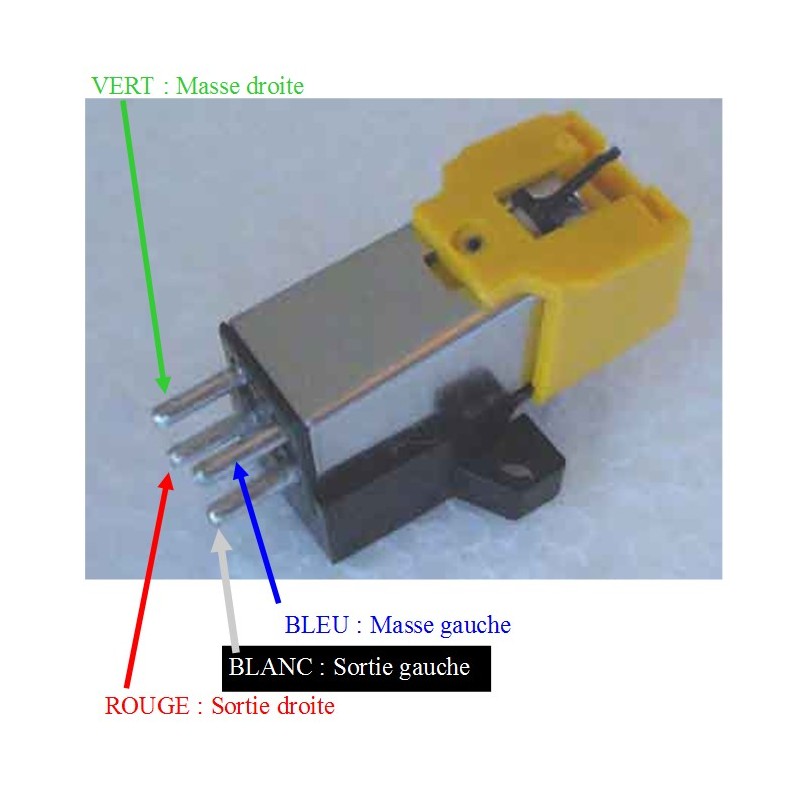

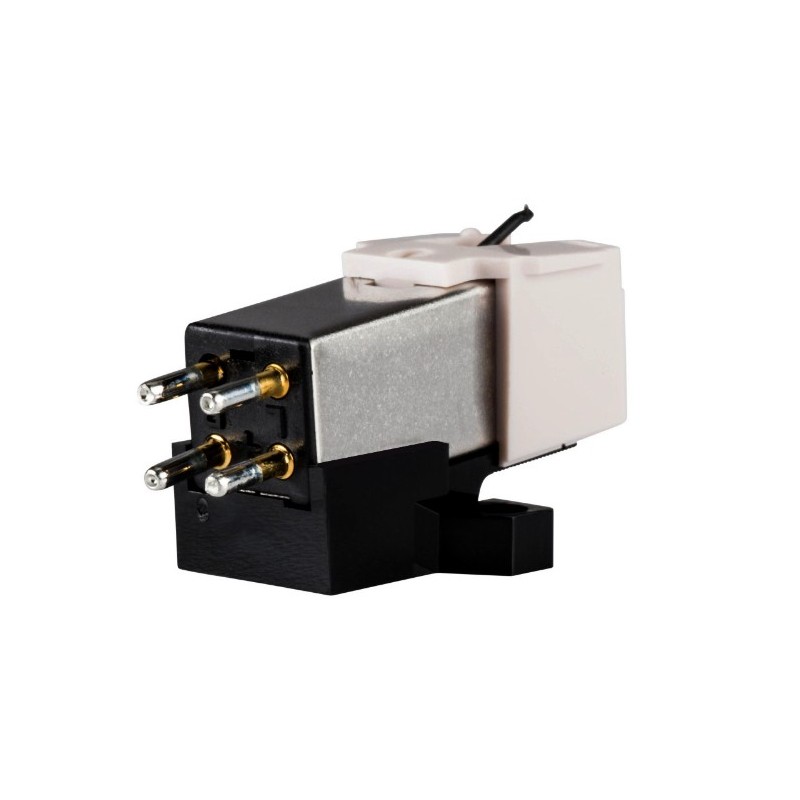

| Connexions électriques A l'arrière de la cellule se trouvent 4 bornes. Une borne de sortie et une borne de masse pour chaque canal. Pour que le système fonctionne correctement il faut effectuer les branchements jusqu'aux entrées de l'amplificateur. Relier les fils de la table de lecture (platine disque) à la cellule en observant les instructions du manuel de la table de lecture qui décrivent la connexion et les couleurs des fils. Les couleurs des fiches correspondent à un usage assez largement suivi par l'industrie de l'audio. NE PAS SOUDER LES BORNES DE LA CELLULE. SE SERVIR DE COSSES DE BRANCHEMENT SUR LESQUELLES AURONT ETE SOUDES LES FILS DU BRAS DE LECTURE AVANT QU'ILS NE SOIENT BRANCHES SUR LES COSSES DE LA CELLULE. En effet appliquer directement de la chaleur sur les bornes de la cellule endommagera ses connexions intérieures. Pour une utilisation monophonique les bornes de signal droite et gauche devront être reliées au conducteur de signal mono et les bornes de terre droite et gauche devront être reliées au conducteur de mise à la terre. Masse gauche : bleu Sortie gauche : blanc Masse droite : vert Sortie droite : rouge Réglages mécaniques |
||||||||||
