Audio Technica AT3600 cartridge

AT 3600

New product

Audio Technica AT 3600 cartridge with spherical diamond

More details

42,00 € tax incl.

Paiement par carte sécurisé avec Paypal (inutile d'avoir un compte Paypal)
Paiement par carte sécurisé avec Paypal (inutile d'avoir un compte Paypal)

More info

Audio Technica AT 3600 cartridge with spherical diamond

Audio Technica AT3600 Phono Cartridge Specifications
  Frequency response 20 Hz - 20 000 Hz
  Output voltage (1 kHz, 5 cm/s) 3,5 mV
  Channel separation (1 kHz ) > à 20 dB
  Balance  ( 1 kHz) < 2.5 dB
  Tracking force 1,5 à 2,5 g
  Impédance bobine ( 1 kHz ) 2800 ohms
  Coil Résistance  480 ohms
  Inductance bobine 480 mH
  Compliance dynamic 6,5 x 10-6 cm/dyne
  Compliance static 20 x 10-6 cm/dyne
  Recommended load resistance 47 kOhms
  Recommended load capacitance 100 à 200 pF
  Elliptical diamond 0,4 x 0,7 mm
  Spherical diamond 0,6 mm
  Vertical 24°
  Weight 5 g
  Dimensions Longueur 31 mm
largeur 16,3 mm
H17 mm


  Connexions électriques

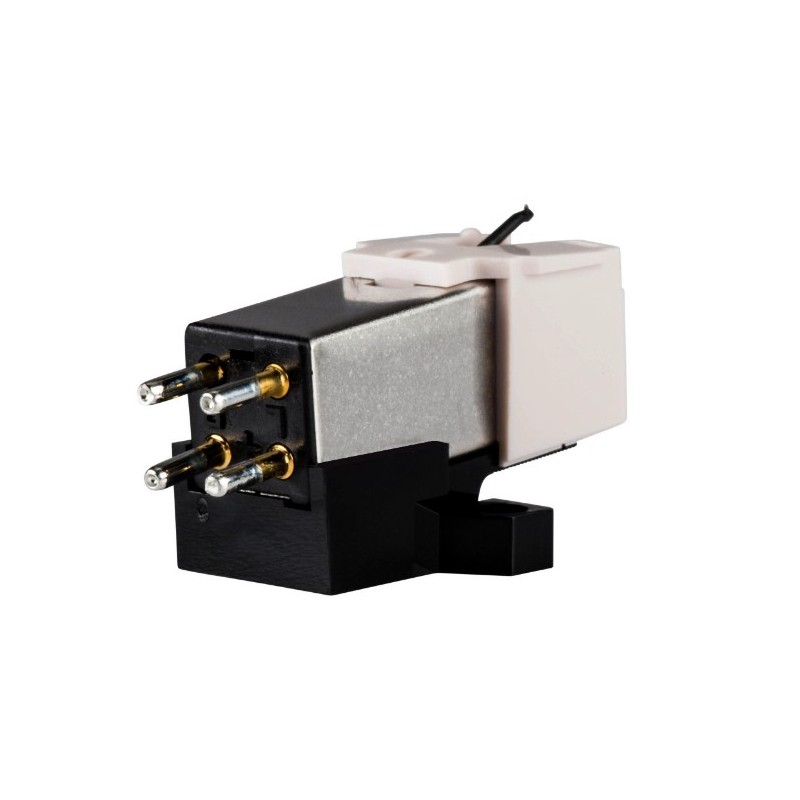

A l'arrière de la cellule se trouvent 4 bornes. Une borne de sortie et une borne de masse pour chaque canal.
Pour que le système fonctionne correctement il faut effectuer les branchements jusqu'aux entrées de l'amplificateur.
Relier les fils de la table de lecture (platine disque) à la cellule en observant les instructions du manuel de la table de lecture qui décrivent la connexion et les couleurs des fils.
Les couleurs des fiches correspondent à un usage assez largement suivi par l'industrie de l'audio.
NE PAS SOUDER LES BORNES DE LA CELLULE.
SE SERVIR DE COSSES DE BRANCHEMENT SUR LESQUELLES AURONT ETE SOUDES LES FILS DU BRAS DE LECTURE
AVANT QU'ILS NE SOIENT BRANCHES SUR LES COSSES DE LA CELLULE.
En effet appliquer directement de la chaleur sur les bornes de la cellule endommagera ses connexions intérieures.
Pour une utilisation monophonique les bornes de signal droite et gauche devront être reliées au conducteur de signal mono et
les bornes de terre droite et gauche devront être reliées au conducteur de mise à la terre.

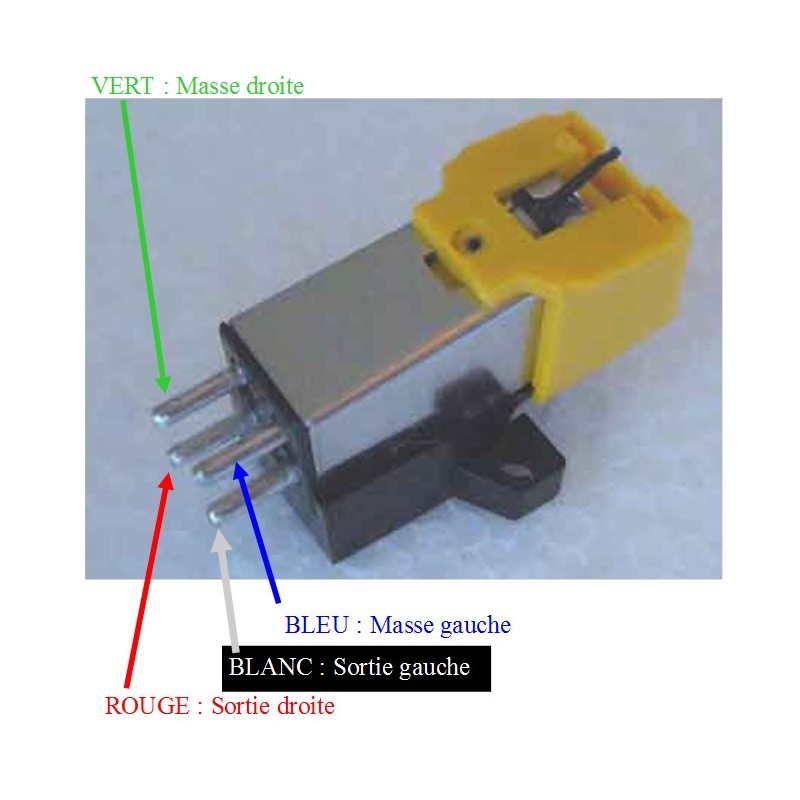

Masse gauche : bleu
Sortie gauche : blanc
Masse droite : vert
Sortie droite : rouge

Réglages mécaniques
Régler la force d'appui entre 1,5 et 2,5 grammes.
Ce réglage est important, ne pas régler en deçà ou au delà de ces valeurs si l'on veut éviter les distorsions et prolonger
la durée de vie des disques.
De même il est important de régler correctement le surplomb du style et la compensation de poussée latérale de bras de
lecture (anti-skating) pour obtenir de cette cellule les meilleurs résultats possibles.
